曲管壓力平衡型膨脹節

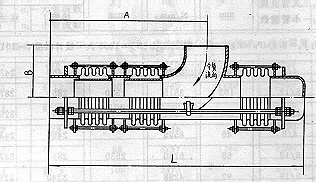

一.結構簡圖

曲管壓力平衡型膨脹節

二、產品代號標注：

曲管壓力平衡型膨脹節SGE ·QPH （SK）·Pd / DN×(nt+np)-J（F）

SGE:本公司膨脹節代號；QPH:曲管壓力平衡型；SK:S雙層 K鎧裝環（結構型式）；

Pd:設計壓力（kgf/cm2）；DN:公稱通徑；

（nt+np）:波數（nt通道端波數和 np平衡端波數）；J(F):聯接型式（J接管，F(xiàn)法蘭）
三、產品結構特點：

此類膨脹節的前部(通道端)有兩個工作波紋管,可以吸收來自彎管段產生的橫向位移;后部(平衡端)有一個平衡波紋管,它可以吸收來自直管段的軸向位移.當彎管段產生橫向位移時,大拉桿上球螺母繞球面墊圈轉動,同時大拉桿承受內壓的推力,因此該膨脹節常用于泵、罐、壓縮機、汽輪機出口處，以減少對上述設備的作用力。四、安裝使用注意事項：

1.內襯筒方向應與介質流向一致(膨脹節上有流向標志);
2.現場安裝完后,須拆除小拉桿;
3.為了減少支座受力,產品在安裝時可進行”預變形”.軸向即可預拉或預壓;橫向即進行冷緊,冷緊是取實際補償量的一半即1/2Y,在橫向變形的反方向進行冷緊。

公稱通徑 DN mm	通道端波數 n_t	平衡端波數 n_p		補償量 mm		軸向單波剛度 Kx₀ _N/mm	橫向總剛度 Ky N/mm	尺寸 mm		產品長度L mm		產品類型
				軸向 X₀	橫向 Y₀			A	B	產品長度L mm
										聯接型式
										接管J	法蘭F
設計壓力P_d=0.2Mpa(2kgf/cm²)疲勞壽命N=10⁵次設計溫度 t=20℃ 工作溫度≤150℃
1000	8 （4+4）		6	30	30	1393	71	3090	1020	4790	4802	QPHS
1100						1490	91	3190	1120	4965	4977
1200						1594	114	3290	1220	5140	5152
1300						1700	142	3390	1320	5315	5327
1400	10（5+5）		7			1807	101	3780	1420	5870	5882
1500						1590	102	3880	1520	6045	6057
1600						1682	94	4180	1620	6436	6448
1700						1774	111	4340	1720	6761	6773
1800						1867	130	4440	1820	6936	6948
1900						1960	151	4540	1920	7111	7123
2000						2858	243	4640	2020	7286	7298
設計壓力P_d=0.6Mpa(6kgf/cm²)疲勞壽命N=10⁵次設計溫度 t=20℃ 工作溫度≤150℃
700	8 （4+4）		6	20	20	2651	154	2288	700	3765	3777	QPHSK
800						2811	208	2388	800	3940	3952
900						2974	176	2688	900	4315	4327
1000	10（5+5）		7	30	30	4106	236	2890	1000	4702	4714
1100						4382	211	3198	1100	5085	5097
1200						4680	265	3298	1200	5260	5272
1300						4985	242	3648	1300	5735	5747
1400						4021	226	3748	1400	5910	5922
1500						4261	209	4048	1500	6295	6307
